BIM-Explorer

Der BIM-Explorer ist ein leistungsstarkes Werkzeug, mit dem Sie Gebäudedaten in 3D anzeigen, filtern und analysieren können. Building Information Modeling (BIM) ist eine digitale Methode zur Planung, Ausführung und Verwaltung von Bauprojekten. Dabei wird ein virtuelles Modell eines Gebäudes erstellt, das detaillierte Informationen zu dessen Geometrie, Materialien, Konstruktionselementen und Lebenszyklus enthält.

Hinweis: Um das Werkzeug verwenden zu können, muss mindestens ein Gebäude-Szenen-Layer in der Karte enthalten sein. Das Werkzeug ist nur in der 3D-Ansicht verfügbar.

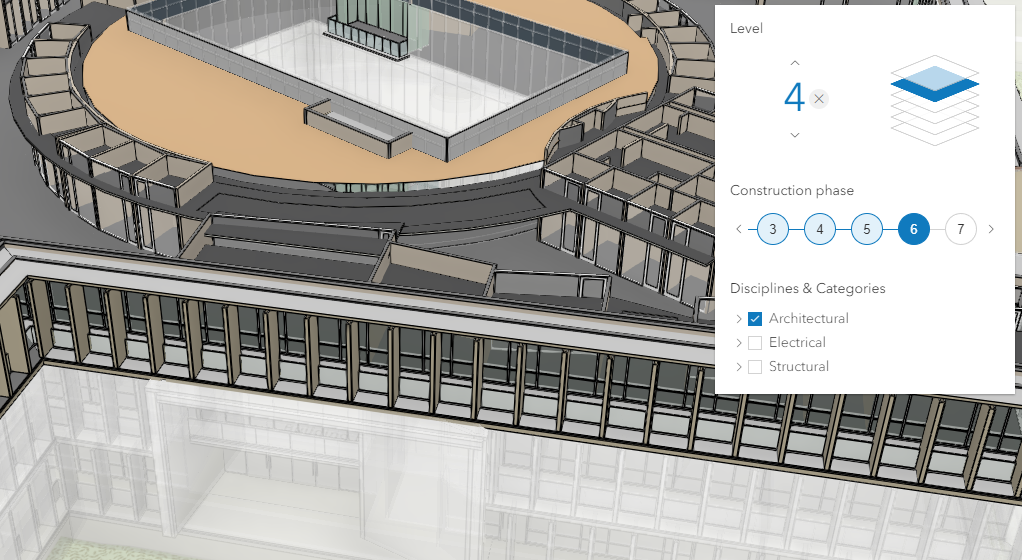

Stockwerke ausblenden

Im oberen Bereich des Werkzeugs können Sie eine einzelne Etage auswählen. Das aktuelle Stockwerk wird angezeigt. In der Kartenansicht wird dann ausschließlich das angewählte Stockwerk angezeigt. Darüber liegende Etagen werden ausgeblendet, um Einblick in die Räume zu erhalten. Darunter liegende Etagen werden transparent dargestellt.

Darstellung nach Bauphasen

Insofern in den 3D-Gebäudedaten der Lebenszyklus hinterlegt ist, können die Gebäudeteile nach ihrer Bauphase gefiltert dargestellt werden.

Filtern nach Gewerk

BIM-Daten sind üblicherweise in verschiedene Untergruppenthemen aufgeteilt:

Architektur
Tragwerk
Elektrik
Sanitär
Heizung & Lüftung
