Zeichenoptionen

Einige Werkzeuge umfassen die Erstellung und Bearbeitung von geometrischen Formen in der Karte. Dazu gehören u.a. die Werkzeuge Zeichnen und Editor. Zur Unterstützung stehen eine Reihe an Funktionen zur Verfügung, die im Folgenden beschrieben sind.

• Mit ✓ oder Enter können Sie die Zeichnung abschließen.
• Mit ✕ oder Esc wird der aktuelle Zeichenvorgang abgebrochen.
• Mit Z können Sie den letzten Schritt rückgängig machen und mit R wiederherstellen.
• Mit Entf können Sie die ausgewählten Zeichnungen löschen.

Fangen

Die Fangoptionen ermöglichen es, das Fangen für die Bearbeitungs- oder Zeichenerfahrung zu konfigurieren. Wenn Fangen aktiviert ist, werden beim Erfassen eines neuen Stützpunkts bereits vorhandene Stützpunkte und Kanten berücksichtigt. Innerhalb des Fangradius (5 Pixel) erhält der neue Stützpunkt die exakten Koordinaten wie die bereits vorhandene Geometrie. Sie können das Fangen entweder direkt am unteren Rand umschalten oder über die Fangoptionen feiner konfigurieren.

Konstruktionshilfe

Wenn die Konstruktionshilfe aktiviert ist, werden beim Erstellen oder Aktualisieren eines Objekts Elemente interaktiv in der Karte bereitgestellt, die bei der Konstruktion von parallelen und rechtwinkligen Linien helfen.

Themen fangen

Einige Themen, die in der Karte dargestellt sind, eignen sich zum Fangen. Durch Aktivieren/Deaktivieren der aufgeführten Themen wird das Fangen für das entsprechende Thema geschaltet. Das Thema „Zeichnungen” ist standardmäßig aktiviert. Kartenthemen, die über das Werkzeug Themen ausgeschaltet sind, stehen nicht zur Auswahl.

Messen

Am unteren Rand der Karte können Sie Messen aktivieren. Dann erscheint neben dem Cursor ein Bereich mit geometrischen Informationen. Mit Tab aktivieren Sie den Eingabemodus, dort können bestimmte Einschränkungen eingestellt werden.

Die manuell einstellbaren Einschränkungen sind:

• Ablenkung / Richtung: Steuert den Winkel eines Segments. Die Ablenkung ist der Relativwinkel vom vorherigen Segment (Standard). Die Richtung ist der Absolutwinkel im Uhrzeigersinn von der Hauptachse der Karte.
• Entfernung: Steuert die Länge eines Segments.
• Koordinaten: Ermöglicht die Bearbeitung von Längen- und Breitengraden oder X- und Y-Werten. Die Eingabe unterstützt die Formate DD, DDM und DMS.
• Höhe (Z): Ermöglicht die Bearbeitung des Z-Wertes eines Punktes. Standardmäßig ist dieser Wert gesperrt, sodass alle Stützpunkte den Z-Wert des ersten Punktes übernehmen.
• Orientierung und Skalierung: Dienen zur Ausrichtung und Größenänderung von 3D-Objekten (Meshes).

Bearbeitungsmodus

Für vorhandene Objekte, die geometrisch verändert werden sollen, stehen zwei Modi bereit:

• Stützpunkte bearbeiten: Ermöglicht es, Grafiken durch Verschieben ihrer Stützpunkte umzuformen. Neue Stützpunkte können hinzugefügt werden, indem Sie auf den Mittelpunkt zwischen zwei bestehenden Stützpunkten klicken. Mehrere Stützpunkte können mit ⇧ Shift selektiert und im Verbund verschoben werden. Mit ← Back können selektierte Stützpunkte entfernt werden.

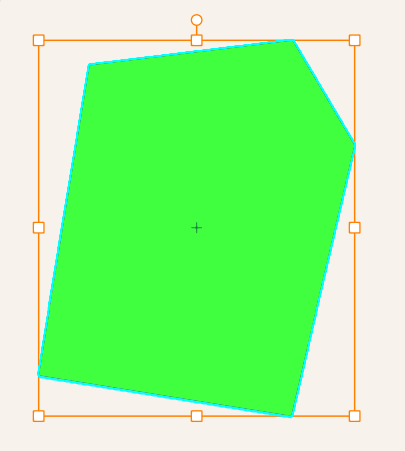

• Umformen: Damit können Sie Grafiken skalieren, drehen und verschieben. Verwenden Sie die Anfasser (Handles), um sie zu vergrößern, zu verkleinern, zu drehen oder zu verschieben. Wenn mehrere Grafiken ausgewählt sind, steht ausschließlich dieser Modus zur Verfügung.

Tastenkombinationen

Allgemein

Beim Erfassen

Beim Bearbeiten
