Höhenprofil

Mit dem Werkzeug Höhenprofil kann ein Geländeschnitt basierend auf einer gezeichneten Linie oder einer vorhandenen Linie erstellt werden.

Neues Profil erstellen

Um ein Profil aus einer neu gezeichneten Linie zu erstellen, klicken Sie auf Neues Profil. Anschließend können Sie Punkte in die Karte setzen, an denen entlang das Höhenprofil erstellt werden soll. Mit Doppelklick oder einem Klick auf Fertig schließen Sie die Zeichnung ab.

Hinweis: Die gezeichneten Punkte liegen immer auf der Geländeoberfläche. Neben dem Gelände werden auch hinzugeladene 3D-Objekte (z.B. Gebäude) im Profil ausgewertet.

Linie bearbeiten

Sie können die gezeichnete Linie nachträglich verändern:

• Ändern: Klicken Sie auf einen Stützpunkt, um ihn zu verschieben. Ein orangener Kreis mit Pfeilen erscheint.
• Hinzufügen: In der Mitte jedes Liniensegments befindet sich ein grauer Punkt. Durch einen Klick wird ein neuer Stützpunkt eingefügt.
• Entfernen: Markieren Sie den Stützpunkt (mit ⇧ Shift für Mehrfachauswahl) und drücken Sie Entf.

Vorhandene Linie verwenden

Möchten Sie eine vorhandene Linie verwenden (aus einem Thema oder dem Werkzeug Zeichnen), klicken Sie auf Linie auswählen und dann auf die Linie in der Karte.

Hinweis: Einige Themen unterstützen die Linien-Auswahl nicht. In diesem Fall müssen Sie die Linie im Vorfeld mit dem Zeichnen-Werkzeug erstellen.

Statistik

Im Bereich Statistik wird das aktuelle Höhenprofil statistisch ausgewertet. Hier können Sie z.B. das durchschnittliche Gefälle, den maximalen Höhenunterschied oder den niedrigsten Punkt ermitteln.

Zoomen und Positionsanzeige

• Verwenden Sie auf dem Diagramm das Mausrad, um hinein- oder herauszuzoomen.
• Wenn Sie mit der Maus über eine Position im Geländeprofil fahren, wird die Position auch im Kartenbild angezeigt.

Weitere Einstellungen

Über das Zahnrad-Symbol können Sie weitere Einstellungen vornehmen:

• Maßeinheit des Diagramms ändern

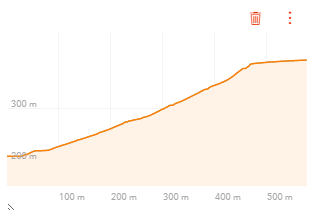

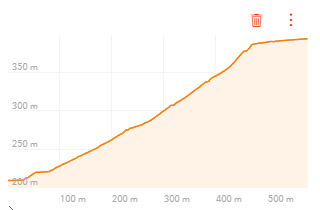

• Einheitliche Diagrammskalierung aktivieren, um eine realistischere Darstellung zu erhalten (ohne Überhöhung)

Exportieren

Das Höhenprofil kann in verschiedenen Formaten exportiert werden:

• PNG – Pixelbasiertes Bildformat, ideal für Präsentationen
• SVG – Vektorbasiertes Bildformat, skalierbar ohne Qualitätsverlust
• DXF – CAD-Format für Planungs- und Konstruktionssoftware

Optional können Sie eine Überhöhung anwenden, um die Höhenskala zu strecken. Mit der Aktivierung wird automatisch ein empfohlener Wert berechnet (Verhältnis 16:9 zwischen Längen- und Höhenskala).
